Polskie normy BIM – norma IFD

BIM bez standardów CAD i klasyfikacji budowlanej to BIM teoretyczny. Standardy CAD i klasyfikacja tworzą informację jednoznaczną, łatwą do wymiany i spójną w całym przedsięwzięciu budowlanym. Tylko informacja wykorzystująca standardy i klasyfikacje czyni BIM narzędziem efektywnym i wartym stosowania.

Informatyzacja każdego procesu technologicznego wymaga przede wszystkim precyzyjnego opisu wszystkich zależności, opisu przepływu organizacji, jednoznacznego słownika pojęć, zasad obliczeń itp. W informatyzacji nie ma miejsca na spontaniczne interpretacje dokonywane przez uczestników przedsięwzięcia budowlanego.

BIM, który dąży do pełnej informatyzacji przedsięwzięcia budowlanego często mylnie utożsamiany jest tylko ze zbiorem różnych programów, które uczestnik procesu powinien opanować i stosować w pracy.

Na etapie wykonywania projektu obiektu budowlanego dobrze znane od wielu lat komputerowe wspomaganie projektowania (CAD) stanowi podstawę BIM-u. Wdrożenie CAD-a wymaga zastosowania specyficznych standardów projektowania, por. [1, 2, 14-16].

Na BIM należy patrzeć jak na proces wysoce zinformatyzowany, gdzie konieczne jest, na każdym etapie projektowania, wznoszenia i eksploatacji obiektu, przestrzeganie odpowiednich standardów. Standardy BIM są bardziej obszerne niż standardy CAD. W pracy [3] przytoczono trzy podstawowe standardy BIM: IFC - wymiana danych, IFD - słowniki, klasyfikacje, IDM - procesy i koordynacje, por. rys. 1. Wszystkie trzy przytoczone standardy powinny współistnieć w procesie BIM.

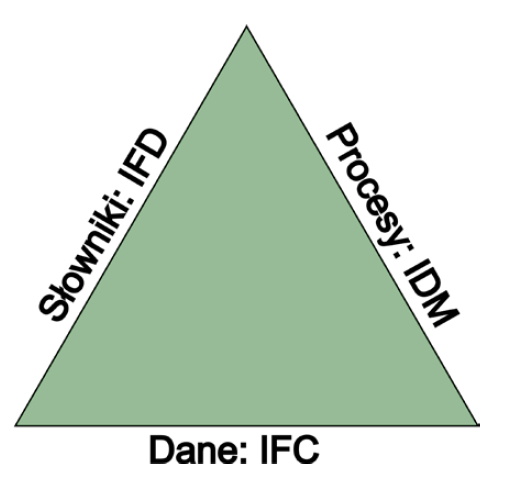

Rys. 1. Podstawowe standardy buildingSMART

Bez przestrzegania standardów nie może być mowy o wymianie danych, współpracy, koordynacji itp. Bez standardów BIM nie istnieje. BIM bez przestrzegania standardów to BIM teoretyczny, BIM tylko w sferze reklamy i marketingu firm dostarczających sprzęt i oprogramowanie.

Niniejszy artykuł jest kontynuacją pracy [3], w której omówiono normę PN-ISO 16739:2016-12 opisującą format danych IFC. W tym artykule zostanie przybliżona standaryzacja IFD (ang.
